جعبه خاتمه دیوار فیبر نوری

جعبه خاتمه دیوار فیبر نوری در فضای باز 24F



جعبه خاتمه فیبر نوری در فضای باز 24- هسته اصلی (مدل GL-DW {3}}) یک محفظه جمع و جور است که برای خاتمه ، سازماندهی و محافظت از کابل های فیبر نوری در شبکه های ارتباطی طراحی شده است. نصب شده بر روی دیوارها یا سایر سطوح مسطح ، به عنوان قطب اصلی برای مدیریت اتصالات فیبر نوری ورودی و خروجی عمل می کند. جعبه خاتمه فیبر به طور معمول شامل سینی های شکاف ، آداپتورهای فیبر نوری و حلقه های ذخیره سازی برای قرار دادن طول کابل اضافی ، اطمینان از شعاع خم شدن مناسب و جلوگیری از از بین رفتن سیگنال است. این ماده از شکاف فیبر و اتصالات ظریف در برابر عوامل محیطی مانند گرد و غبار ، رطوبت و آسیب جسمی محافظت می کند. این محفظه که معمولاً در FTTH (فیبر به خانه) ، شبکه های سازمانی و زیرساخت های مخابراتی استفاده می شود ، تعمیر و نگهداری را ساده می کند ، از مسیریابی کابل کارآمد پشتیبانی می کند و یک رابط کاربری حرفه ای و سازمان یافته برای اتصال کابل های توزیع نوری به تجهیزات کاربر نهایی فراهم می کند.



شماتیک محصول:





مشخصات:



نام مورد	جعبه خاتمه دیواره فیبر نوری GL-DW -3
اندازه (میلی متر)	258×186×61
رنگ	خاکستری
بنادر کابل	1 ورودی و 2 خروجی مناسب برای کابل فیبر φ {{0} mm ، کابل نرم داخلی
درجه حفاظت	IP55
ظرفیت شکاف فیبر	24 الیاف
مونتاژ آداپتور	6 آداپتورهای دوبلکس 6 یا آداپتورهای Quad LC
مونتاژ تقسیم کننده	1 قطعه 1x8 یا 1x16 Micro PLC Splitter
لوازم جانبی اختیاری	شکاف PLC ، آداپتور ، کیت نصب قطب
کاربرد	نصب دیوار\/قطب
کارتن داخلی (MM)	275 × 65 196 (1 قطعه)
کارتن بیرونی (میلی متر)	570 × 415 × 355 (20 عدد)



ویژگی هایجعبه خاتمه دیوار فیبر نوری :



• ساختار کاملاً محصور با عملکرد عالی ضد گرد و غبار و ضد رطوبت ، همراه با طراحی زیبایی شناختی.
• برای نصب دیواری داخلی و خارجی مناسب است.
• دارای مکانیسم قفل ضد سرقت برای محافظت و مدیریت کابل های نوری است.
• از فلز یا پلاستیک با کیفیت بالا ، با اندازه استاندارد و طراحی سبک برای نصب آسان ساخته شده است.
• پردازش کابل فیدر و توزیع را به همراه توابع فیبر نوری ، تثبیت ، ذخیره سازی و توزیع ادغام می کند.



برنامه ها:



• استقرار FTTH (فیبر به خانه): برای توزیع اتصالات فیبر به کاربران مسکونی یا تجاری بر روی ساختمان خارجی نصب شده است.

• زیرساخت های مخابراتی: خدمت به عنوان محل اتصال برای کابل های فیبر هوایی یا زیرزمینی در کابینت های خیابانی ، قطب ها یا محفظه های فضای باز.

• شبکه های سازمانی: گسترش اتصال فیبر در دانشگاه ها ، کارخانه ها یا امکانات از راه دور.

• سیستم های نظارتی: اتصال دوربین های امنیتی مبتنی بر فیبر یا سنسورها در محیط های فضای باز.

• شبکه های 5G\/تلفن همراه: خاتمه دادن به پیوندهای فیبر به ایستگاه های پایه یا گره های سلول کوچک.

• باند پهن روستایی: تسهیل توزیع فیبر در مکان های از راه دور یا در معرض.



نقشه های بعدی:

جعبه خاتمه دیواری فیبر نوری می تواند مجهز به فیبر 12- یا 24-} سینی شکاف فیبر باشد که تفاوت اصلی آن در طراحی نگهدارنده شکاف قرار دارد.





واشر آب بندی برای گزینه:

نمودار نصب:



روش نصب استاندارد برای جعبه خاتمه دیوار فیبر نوری ، تعمیر دیوار است. لطفاً روش اصلاح زیر را برای بررسی خود بررسی کنید.

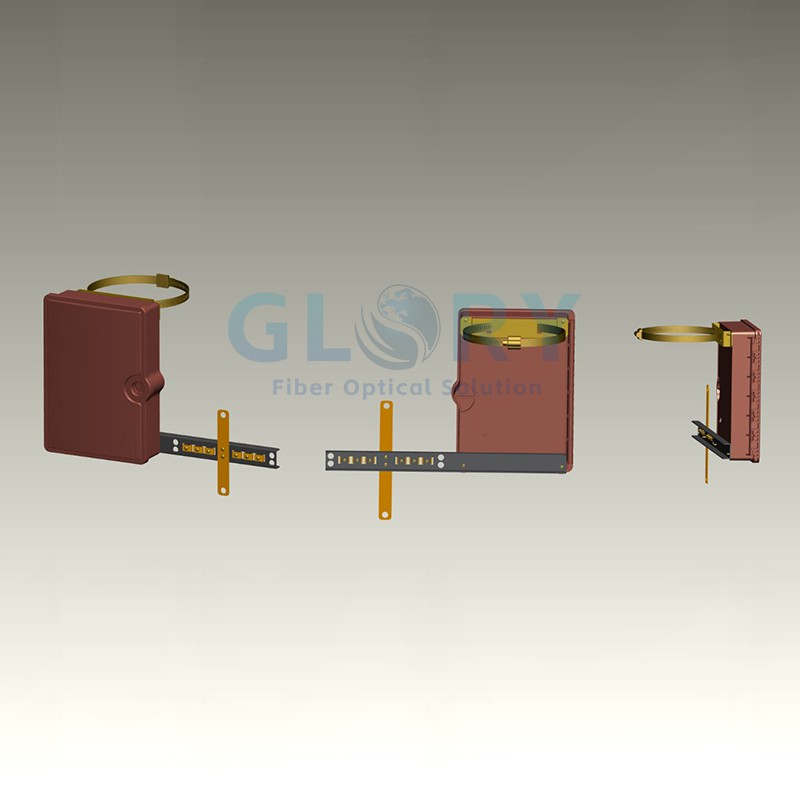

فقط تعداد کمی از مشتریان نیازهای نصب قطب را خواهند داشت ، بنابراین ما لوازم جانبی نصب اختیاری را برای برآورده کردن این نیازها ایجاد کرده ایم.



سؤالات متداول:



1 چگونه می توان PLC Splitter را در جعبه خاتمه دیوار فیبر نوری نصب کرد؟



این ساختار دارای موقعیت برای نصب PLC است ، می توان از شکاف 1x8 و 1x16 میکرو PLC استفاده کرد ، pls زیر عکس را بررسی کنید.
