جعبه خاتمه فیبر نوری
مدل: جعبه خاتمه فیبر نوری GL - B25-8A
این تجهیزات به عنوان یک نقطه خاتمه برای کابل فیدر برای اتصال با کابل قطره در سیستم شبکه ارتباطی FTTX استفاده می شود. تقسیم فیبر ، تقسیم ، توزیع می تواند در این جعبه انجام شود و در همین حال محافظت و مدیریت محکم را برای ایجاد شبکه FTTX فراهم می کند.
- معرفی محصول

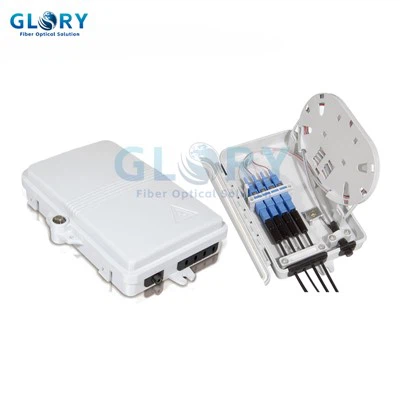

جعبه خاتمه فیبر نوری GL - B25-8A
این تجهیزات به عنوان یک نقطه خاتمه برای کابل های فیدر برای اتصال با کابل های قطره ای در سیستم های شبکه ارتباطی FTTX عمل می کند. این امکان را فراهم می کند تا ترکیب فیبر ، تقسیم و توزیع در جعبه ، محافظت قوی و مدیریت کارآمد برای زیرساخت های شبکه FTTX را فراهم کند.
ویژگی
جعبه خاتمه فیبر نوری GL - B25-} 8A دارای یک ساختار محصور شده است که از PC+ABS ساخته شده است ، و اثبات خیس 4 4}} اثبات ، آب {5} اثبات ، گرد و غبار-} اثبات و قابلیت های ضد پیری با سطح حفاظت از IP54.
این شامل بستن برای کابل های فیدر و قطره ای ، ترکیب فیبر ، تثبیت ، ذخیره سازی و توزیع در یک واحد واحد است. کابلها ، رنگدانه ها و سیم های پچ برای جلوگیری از تداخل از طریق مسیرهای اختصاصی کار می کنند و از کاست- نوع SC/LC/PLC آداپتور برای نگهداری آسان پشتیبانی می کند.
پانل توزیع به سمت بالا می رود تا از طریق درگاه بیان ، محل قرارگیری کابل فیدر را انجام دهد و تعمیر و نگهداری و نصب را ساده کند. برای تطبیق پذیری طراحی شده است ، کابینت می تواند دیوار-} نصب شده یا قطب - نصب شده باشد ، و آن را برای هر دو برنامه داخلی و خارجی مناسب می کند.
مشخصات
الزامات زیست محیطی
دامنه دمای کار -40 درجه تا درجه+85 ، رطوبت نسبی تا 85 ٪ در درجه+30 و فشار اتمسفر بین 70 کیلو پاسکال و 106 kPa.
داده های فنی کلیدی
از دست دادن کمتر از یا مساوی با 0.2 دسی بل ، از دست دادن بازگشت UPC بیشتر از یا برابر با 50 دسی بل ، از دست دادن بازگشت APC بیشتر یا برابر با 60 دسی بل ، و عمر درج و استخراج بیش از 1000 بار.
برای عملکرد اثبات کننده Thunder - ، دستگاه زمینی از کابینت با مقاومت جداسازی بیشتر از یا برابر با 2 × 10 Ω/500V (DC) جدا می شود و ولتاژ بیشتر از یا مساوی 3000 ولت (DC)/مین را در بین دستگاه زمینی و کابینت بدون سوراخ یا کابینت یا فلاش مقاومت می کند.
پیکربندی
مشخصات مدل در جدول پیکربندی به تفصیل شرح داده شده است.
|
مدل |
اندازه (عکس 1) a*b*c (mm) |
حداکثر ظرفیت |
نصب اندازه (میلی متر) |
به بزرگترین کابل قطر (میلی متر) |
اندازه خروجی کابل (میلی متر) |
|
8 هسته |
235*126*52 |
8 |
225 |
10 |
Ø5 |
به عنوان مثال ، مدل 8 هسته اندازه گیری 235 × 126 × 52 میلی متر ، از حداکثر ظرفیت 8 هسته پشتیبانی می کند ، اندازه نصب 225 میلی متر دارد ، بزرگترین قطر کابل ورودی 10 میلی متر را در خود جای داده است و دارای اندازه خروجی کابل 5 میلی متر است.
نصب
برای نصب Wall- نصب نصب شده ، بر اساس ابعاد ارائه شده در جدول پیکربندی ، دو سوراخ را در دیوار سوراخ کنید. پیچ های انبساط (φ7.5 × 40) را وارد کنید ، جعبه را با سوراخ ها تراز کنید و با استفاده از پیچ ها برای تنظیم محکم ، آن را ایمن کنید.
