شکاف روبان فیبر نوری

مدل: 1x64 G652D FTTH FIBERS RIBBON SPLITER
یک شکاف مدار Lightwave Planar (PLC Splitter) نوعی دستگاه مدیریت انرژی نوری است که با استفاده از فناوری موجبر نوری سیلیس ساخته شده است. از آن برای تقسیم سیگنال فیبر نوری به سیگنال های متعدد با نسبت تقسیم خاص استفاده می شود. به عنوان یک مؤلفه مهم منفعل در شبکه های نوری منفعل ، توزیع سیگنال کارآمد را امکان پذیر می کند.

ارسال درخواست

معرفی محصول

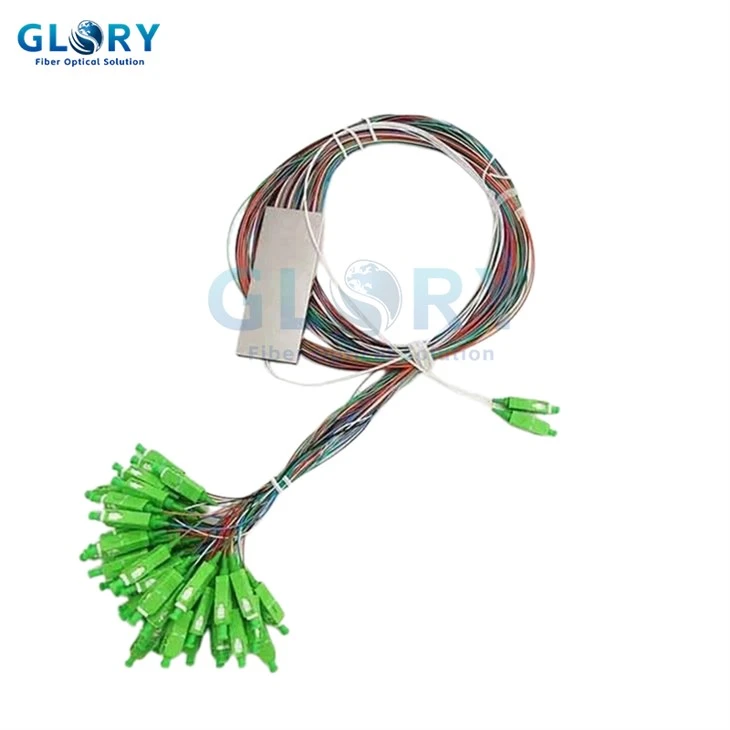

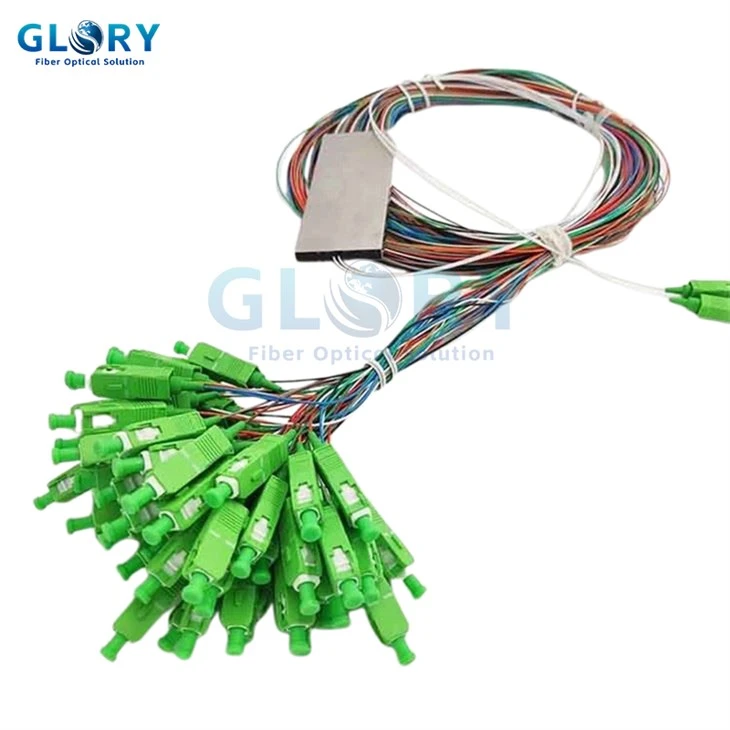

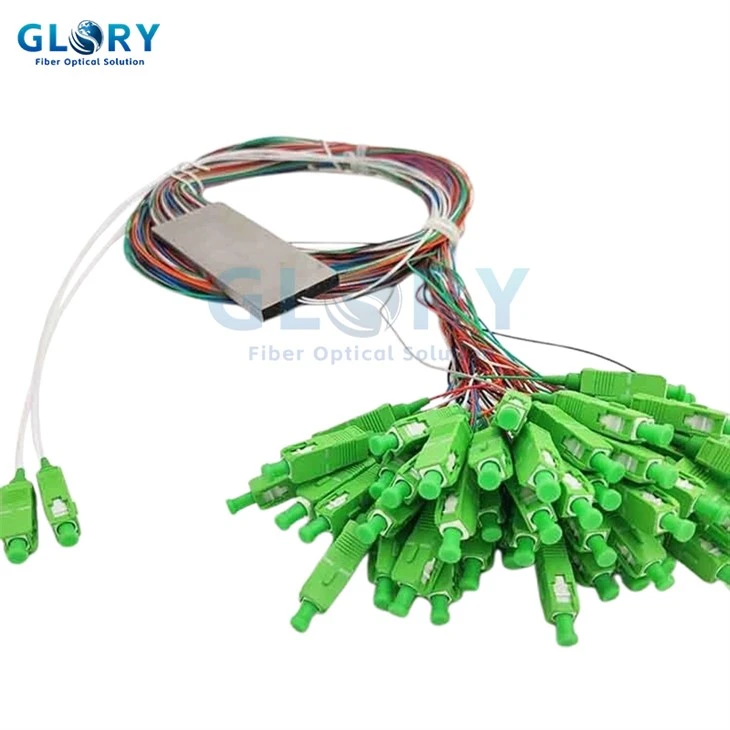

شکاف روبان فیبر نوری

شکاف روبان فیبر نوری یک دستگاه نوری یکپارچه طول موج مسطح است که بر اساس یک بستر کوارتز ساخته شده است. این دستگاه دارای یک اندازه کوچک ، دامنه طول موج عملیات گسترده ، قابلیت اطمینان بالا و نسبت تقسیم بالا است. شکاف روبان فیبر نوری تک حالته در انواع مختلف بسته ها و تنظیمات موجود است.

شکاف روبان فیبر نوری 1x64 ما یکی از محصولات پرفروش ما است و می توان آن را با یا بدون اتصال تهیه کرد. الیاف مانند G652D ، G657A1 و G657A2 نیز برای انتخاب شما در دسترس هستند. شکوه نوری تمام سری محصولات 1XN و 2XN را تولید می کند و سفارشی سازی را برای پاسخگویی به نیازهای مشتری برای برنامه های مختلف ارائه می دهد.

ویژگی های کلیدی

· نوع فیبر: سازگار با فیبر تک حالت ITU-T G.652D ، برای عملکرد اوج کم آب و پهنای باند بالا در طول موج 1310 نانومتر ، 1490 نانومتر و طول موج 1550 نانومتر بهینه شده است.

· طراحی فیبر روبان: کابل های فیبر روبان را برای اتصال با چگالی بالا ادغام می کند ، امکان تکمیل کارآمد و کاهش زمان نصب در استقرار FTTH را فراهم می کند.

· از بین رفتن کم درج: با ارزش های ضرر معمولی درج مطابق با استانداردهای صنعت (به عنوان مثال ، کمتر از یا مساوی 15.5 دسی بل برای تقسیم 1x64) ، تخریب حداقل سیگنال را تضمین می کند.

· یکنواختی بالا: توزیع برق نوری مداوم را در تمام درگاه های خروجی برای عملکرد شبکه قابل اعتماد ارائه می دهد.

· مسکن جمع و جور و قوی: ساخته شده با یک پوشش ناهموار و ضد آب (اختیاری) برای دوام در هر دو محیط داخلی و خارجی.

· دامنه دمای گسترده: با اطمینان از درجه {0}}} تا درجه {1}} درجه ، مناسب برای شرایط آب و هوایی سخت است.

تقسیم روبان فیبر نوری تک حالت در انواع بسته ها و پیکربندی ها

عملکرد نوری 100 ٪ کارخانه آزمایش شده است

UPC ، و انواع لهستانی APC برای محصولات کانکتور شده موجود است

از دست دادن کم درج ، بازتاب کمر و PDL

Telcordia gr-Core 1221 دارای گواهینامه

مشخصات:

جدول 1 - 1 × N PLC فیبر نوری تقسیم کننده روبان نوری

پارامترهای تقسیم کننده PLC 1 × N (n بیشتر از یا برابر با 2) PLC
قسمت	واحد	پارامترها
طول موج عملیاتی	NM	1260-1650
ساختار	/	1×2	1×4	1×8	1×16	1×32
از دست دادن حداکثر درج (DB)	DB	4.1	7.4	10.5	13.8	17.1	20.4
یکنواختی حداکثر	DB	0.8	0.7	0.8	1	1.5	2
از دست دادن وابسته به قطبش حداکثر (PDL)	DB	0.2	0.2	0.2	0.3	0.3	0.3
از دست دادن	DB	50 (UPC) ؛ 55 (APC)
حداقل هدایت	DB	55
دمای کار	درجه	-40 ~ +85
دمای ذخیره سازی	درجه	-40 ~ +85
*درج گمشده برای تقسیم کننده با اتصالات 0. 3 dB کمتر خواهد بود.

جدول 2 - 2 × N PLC فیبر نوری روبان نوری

پارامترهای تقسیم کننده PLC 2 × N (N ＞ 2)
قسمت	واحد	پارامترها
طول موج عملیاتی	NM	1260-1650
ساختار	/	2×4	2×8	2×16	2×32	2×64
حداکثر از دست دادن درج	DB	7.7	10.8	14.1	17.4	20.6
یکنواختی حداکثر	DB	0.7	0.8	1	1.5	2
از دست دادن وابسته به قطبش حداکثر (PDL)	DB	0.2	0.2	0.3	0.3	0.3
از دست دادن	DB	50 (UPC) ؛ 55 (APC)
حداقل هدایت	DB	55
دمای کار	درجه	-40 ~ +85
دمای ذخیره سازی	درجه	-40 ~ +85
*درج گمشده برای تقسیم کننده با اتصالات 0. 3 dB کمتر خواهد بود.
