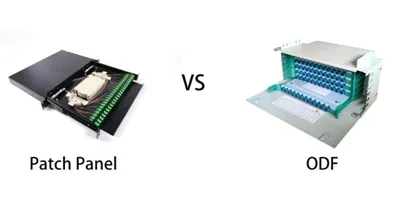

فراتر از سطح: چرا یک ODF چیزی بیش از یک پچ پنل بزرگ است

کاری که یک پچ پنل انجام می دهد: رابط قابل مشاهده

پچ پنل معمولا شامل موارد زیر است:

• درگاه‌های آداپتور برای{0}اتصال متقابل

• اتصال کابل پایه

• یک فرم فشرده-فضا و کارآمد



مواردی که پچ پنل معمولاً شامل موارد زیر نیست:

• حفاظت از اتصال دائمی برای کابل های فیدر

• ذخیره سازی شل سازمان یافته برای فیبر اضافی

• تعبیه شده-برای جداکننده های PLC

• آب بندی کابل های ورودی چند-برای کابل های-قطر بزرگ

• ظرفیت مقیاس پذیر فراتر از تعداد پورت ثابت

برای محیط‌های ساده-مثل یک قفسه تجهیزات در یک مرکز داده، یا یک کمد کوچک مخابراتی{1}}پچ پانل اغلب ابزار مناسبی است. این یک رابط تمیز و بدون پیچیدگی غیر ضروری را فراهم می کند.

اما زمانی که از یک پچ پنل در نقشی استفاده می شود که نیاز بیشتری دارد، محدودیت ها به سرعت آشکار می شوند.



آنچه یک ODF انجام می دهد: سیستم کامل

یک ODF یک جزء واحد نیست. این یک چارچوب-یک سیستم کامل است که برای مدیریت کل چرخه حیات فیبر در یک گره شبکه مرکزی مهندسی شده است. جایی که یک پچ پنل یک نقطه اتصال را فراهم می کند، یک ODF یک خانه را فراهم می کند.

در اینجا پنج قابلیت وجود دارد که اساساً یک ODF را از یک پچ پنل متمایز می کند:

1. حفاظت از اتصال یکپارچه

در هر شبکه کارخانه بیرونی، کابل‌های تغذیه‌کننده که وارد دفتر مرکزی یا نقطه توزیع می‌شوند باید به‌طور دائم به پیگتیل‌هایی که به پورت‌های آداپتور متصل می‌شوند متصل شوند. این اتصالات بحرانی ترین-و آسیب پذیرترین-نقاط شبکه هستند.

پچ پنل هیچ پیش بینی ای برای اتصال ندارد. اتصالات باید در جای دیگری انجام شود، اغلب در محفظه های اتصال جداگانه که در جایی در قفسه نصب شده اند، که باعث ایجاد یک نصب قطع و نامرتب می شود.

با این حال، یک ODF شامل سینی های اتصال اختصاصی است که مستقیماً در قاب قرار گرفته اند. این سینی‌ها از هر اتصال همجوشی با آستین‌های گرما-محافظت می‌کنند، آنها را برای شناسایی آسان سازماندهی می‌کنند و در برابر لرزش و حرکت ایمن می‌کنند. نتیجه یک راه حل تمیز و یکپارچه است که در آن اتصال و پایان در یک سیستم با هم زندگی می کنند.

2. Slack Fiber Storage

کابل های فیبر نوری هرگز دقیقاً به طول مناسب نمی رسند. همیشه شلی اضافی وجود دارد که باید به دقت ذخیره شود،-از پیچ خوردگی محافظت شود، و در شعاع خمش مناسب نگهداری شود تا از خمیدگی های کوچک که باعث از دست دادن سیگنال می شود جلوگیری شود.

پچ پنل فضایی برای ذخیره سازی شل ندارد. فیبر اضافی به‌طور شل در پشت قفسه پیچیده می‌شود، اغلب با چسب{1}}به شیوه‌ای بسته می‌شود که الزامات شعاع خمش را نقض می‌کند.

یک ODF با ذخیره‌سازی شل سازمان‌یافته داخلی طراحی شده است. قرقره‌ها، راهنماها و سینی‌های ذخیره‌سازی اختصاصی به تکنسین‌ها این امکان را می‌دهند که به طور منظم سیم پیچی کنند و فیبر اضافی را محکم کنند، شعاع خمش مناسب را حفظ کرده و از فیبر در برابر آسیب‌های حمل‌ونقل در آینده محافظت کنند.

3. نصب یکپارچه شکاف

شبکه‌های FTTH و FTTx برای توزیع یک سیگنال نوری به چندین کاربر به تقسیم‌کننده‌های PLC متکی هستند. این تقسیم‌کننده‌ها-چه 1x2، 1x4، 1x8، 1x16 یا 1x32-باید در محل توزیع قرار گیرند، محافظت شوند و سازماندهی شوند.

پچ پنل هیچ پیش بینی ای برای اسپلیتر ندارد. آنها اغلب به صورت خارجی با براکت ها نصب می شوند یا به سادگی در داخل کابینت ها شل رها می شوند، که باعث به هم ریختگی و افزایش خطر آسیب در حین نگهداری می شود.

یک ODF شامل شکاف‌های مخصوص نصب اسپلیتر است که برای نگهداری ایمن ماژول‌های اسپلیتر PLC استاندارد طراحی شده‌اند. اسپلیترها درست مانند پانل های آداپتور در جای خود می لغزند و یک نصب تمیز و حرفه ای ایجاد می کنند که نگهداری و مقیاس آن آسان است.

4. مدیریت ورودی کابل حرفه ای

در یک نقطه توزیع مرکزی، چندین کابل تغذیه{0}}قطر بزرگ از مسیرهای بیرونی کارخانه وارد قاب می‌شوند. این کابل ها دارای اعضای استحکام کششی قابل توجهی (نخ فولادی یا آرامید) هستند و باید به درستی لنگر شوند تا از رسیدن تنش به الیاف ظریف داخل آن جلوگیری شود.

یک وصله پانل معمولاً سوراخ‌های ورودی کابل کوچکی را با کمترین تنش{0}}برای کابل‌های جامپر داخلی مناسب است، اما نه برای کابل‌های تغذیه‌کننده بیرونی کارخانه.

یک ODF با سیستم های ورودی کابل قوی مهندسی شده است. گیره‌های سنگین-، گیره‌های آب‌بندی، و نقاط تثبیت اعضای استحکام اختصاصی تضمین می‌کنند که هر کابل ورودی به‌درستی لنگر می‌گیرد، در برابر گرد و غبار و رطوبت مهر و موم شده و از نیروهای کششی محافظت می‌شود.

5. ظرفیت مقیاس پذیر

یک پچ پنل دارای تراکم پورت ثابت است: 24 پورت در 1U، 48 پورت در 2U. اگر به ظرفیت بیشتری نیاز دارید، یک پانل دیگر-و دیگری، و دیگری-ایجاد مجموعه ای از واحدهای جداگانه با ورودی های کابل جداگانه و مدیریت جداگانه اضافه می کنید.

یک ODF برای مقیاس بندی طراحی شده است. سینی‌های مدولار، پانل‌های آداپتور قابل تعویض، و قاب‌های قابل ارتقا به ظرفیت افزایش ظرفیت از 24 فیبر به 144، 288 یا حتی بیشتر- در یک سیستم واحد و یکپارچه اجازه می‌دهند. هنگامی که نیاز به ظرفیت افزایش می یابد، ماژول ها را اضافه می کنید، نه فریم های کاملا جدید.



چرا تمایز در عمل اهمیت دارد؟

انتخاب یک پچ پنل زمانی که واقعاً به ODF نیاز دارید منجر به مجموعه ای از مشکلات عملیاتی می شود:

• اتصالات بدون محافظت-در معرض گرد و غبار، رطوبت و اختلالات تصادفی رها شده است

• فیبرهای شل به‌طور تصادفی پیچ‌خورده شده‌اند-خم‌های میکرو-ایجاد می‌کنند که کیفیت سیگنال را کاهش می‌دهد

• اسپلیترهای نصب شده با نوار یا زیپ{0}}یک کابوس تعمیر و نگهداری در انتظار رخ دادن

• نقاط ورودی کابل بدون مهر و موم{0}}اجازه ورود گرد و غبار، رطوبت و حتی آفات

• افزایش ظرفیت که نیاز به فریم‌های کاملاً جدید دارد-ایجاد مجموعه‌ای از تجهیزات ناهماهنگ

این میانبرها باعث صرفه جویی در هزینه نمی شود. آنها هزینه را از خرید اولیه به عملیات بلندمدت- تغییر می‌دهند: خرابی‌های مکرر، ساعات عیب‌یابی طولانی‌تر، خطر بیشتر وقفه در خدمات، و در نهایت جایگزینی زیرساخت‌هایی که هرگز برای نقش واقعی آن طراحی نشده است.



یک قانون عملی

هنگامی که کابل‌ها را در یک قفسه یا کابینت خاتمه می‌دهید، از Patch Panel استفاده کنید، جایی که تمام اتصالات، ذخیره‌سازی شل و تقسیم در جای دیگری-معمولاً در یک ODF یا محفظه اتصال جداگانه انجام می‌شود.

هنگامی که نقطه توزیع مرکزی را برای بخش شبکه مدیریت می‌کنید،-که در آن کابل‌های تغذیه از بیرون وارد می‌شوند، اتصالات ایجاد می‌شوند، تقسیم‌کننده‌ها قرار می‌گیرند و فیبرها برای سرویس‌دهی طولانی‌مدت-به چندین مکان پایین‌دست سازماندهی می‌شوند، از یک ODF استفاده کنید.

به طور خلاصه:پچ پنل یک جزء طراحی شده برای یک نقش خاص و محدود است. ODF سیستمی است که به عنوان قلب شبکه توزیع فیبر شما طراحی شده است.
